作為自然界中硬度最大的金屬，鉻Cr由于具有很好的耐腐蝕性和耐氧化性而被廣泛應用于金屬防腐防銹等領域，尤其是不銹鋼的生產(chǎn)和鍍鉻工藝。工業(yè)上所使用的鉻都是通過含鉻礦石的冶煉來提取的，那么煉鉻鐵礦生產(chǎn)鉻鐵需用那些工藝呢？一般而言，鋼鐵工業(yè)中廣泛應用的鉻鐵合金和硅鉻合金是用電爐冶煉的，金屬鉻生產(chǎn)則采用金屬熱還原（鋁熱）法及電解法。而在鉻冶煉車間現(xiàn)場安裝使用鉻冶煉廠有害氣體濃度報警器主要就是為了對環(huán)境空氣中的含鉻粉塵、鉻煙、一氧化碳、二氧化碳、二氧化硫、砷化氫、噪聲、高溫熱輻射等進行監(jiān)測。 鉻冶煉生產(chǎn)工藝的主要生產(chǎn)方法有電爐法、豎爐 （高爐）法、等離子法和熔融還原法。鋁熱法制得的金屬鉻呈塊狀，能夠研磨成較小粒度，雜質含量約為C 0.03%，O 0.5%，N 0.05%，S 0.02%；電解法制得的電解鉻呈板狀，雜質含量為C 0.006%，O 0.5%，N 0.03%，S 0.03%。由于在冶金應用中對金屬鉻中氣化雜質含量的要求非?？量?，因此，現(xiàn)有技術中的電解法和鋁熱法是不能滿足尖端技術領域的需要。所以就需要將金屬鉻進行提純精制，以把這些雜質的含量降低到小于C 0.01%，O 0.03%，N 0.002%，S 0.004%。 不同含碳量鉻冶煉生產(chǎn)工藝及主要有害因素：
1、微碳鉻
微碳鉻主要用于生產(chǎn)不銹鋼、耐酸鋼和耐熱鋼。微碳鉻冶煉方法有電硅熱法和熱兌法等。電硅熱法微碳鉻冶煉是將鉻礦、硅鉻合金和石灰加入電弧爐內(nèi)，電硅熱法微碳鉻冶煉主要依靠電熱使爐料熔化，硅鉻合金中的硅還原鉻礦中的Cr2O3而制得的。熱兌法微碳鉻冶煉工藝是將預先熔化的鉻礦—石灰熔體和硅鉻合金載爐外鉻水包中進行熱兌操作，從而制得微碳鉻。
主要有害因素：鉻礦塵(Cr203)、鉻煙、硅石塵(SiO2)、焦炭塵、石灰塵；高溫、輻射熱、紫外輻射、電碰輻射、噪聲與振動；一氧化碳、二氧化碳、二氧化氮、二氧化硫、氮氧化物等。
2、中低碳鉻
低碳鉻的冶煉方法主要有兩種：高碳鉻精煉法和電硅熱法。高碳鉻精煉法又分為用鉻礦精煉高碳鉻和用氧氣精煉高碳鉻。用鉻礦精礦高碳鉻時，精煉爐渣具有較大的粘度和較高的熔點，冶煉過程溫度應該是較高的。傳統(tǒng)的生產(chǎn)方法還是電硅熱法。電硅熱法就是在電爐內(nèi)造堿性爐渣的條件下，用硅鉻合金中的硅還原中鉻和鐵的氧化物，從而制得中低碳鉻。
主要有害因素：含鉻粉塵、鉻煙、一氧化碳、二氧化碳、噪聲、高溫、熱輻射等。
3、高碳鉻
高碳鉻的冶煉方法有高爐法、電爐法、等離子爐法等。使用高爐只能制得含鉻在30%左右得特種鉻。截至2012年，含鉻高的高碳鉻大都采用熔劑法在礦熱爐內(nèi)冶煉。真空固態(tài)脫碳法冶煉微碳是將高碳鉻經(jīng)顎式破碎機破碎到20mm 以下后，再進入球磨機粉磨，配入適當?shù)难趸瘎?，?jīng)混料、壓型、干爆和真空治煉等工序而生產(chǎn)出來的一種產(chǎn)品。
主要有害因素：高碳鉻在破碎一次球磨中產(chǎn)生鉻粉塵及噪聲；氧化焙燒時產(chǎn)生氧化鉻粉塵、高溫、輻射熱、一氧化碳；二次球磨、配料、壓型等生產(chǎn)過程中存在氧化鉻粉塵噪聲等。

以采用進口高精度氣體傳感器的ERUN-PG51S6固定在線式有毒有害氣體檢測報警儀為例，可以同時檢測并顯示二氧化硫、一氧化碳、二氧化硫、氮氧化物、砷化氫等有害氣體的濃度值以及溫濕度、噪聲、PM2.5/10等指標，超標聲光報警，并聯(lián)鎖自動控制排氣風機的啟停，測量數(shù)據(jù)結果可通過分線制4-20 mA模擬信號量或總線制RS 485（Modbus RTU）數(shù)字量信號以及無線模式傳輸，通過ERUN-PG36E氣體報警控制器在值班室實時顯示有害因素的濃度值，并相應的觸發(fā)報警動作。 煉鉻工業(yè)有害氣體檢測報警儀技術參數(shù)：
產(chǎn)品型號：ERUN-PG51S6
檢測氣體：二氧化硫、一氧化碳、二氧化硫、氮氧化物、砷化氫、溫濕度、噪聲、PM2.5/10等
量程范圍：0～1、10、100、1000、5000、50000ppm、100%LEL、20%、50%、100%Vol可選，其他量程可訂制
分 辨 率：0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～5000 ppm以上）； 0.1%LEL；0.01%、0.001%Vol
方法原理：電化學、催化燃燒、紅外、半導體、PID光離子等可選
精度誤差：≤±2%F.S.（更高精度可訂制）
顯示方式：報警器2.5寸彩屏現(xiàn)場顯示濃度值；控制器主機9寸彩屏值班室顯示濃度值
報警方式：現(xiàn)場聲光報警，值班室聲光報警
數(shù)據(jù)傳輸：4-20mA、RS485，可選無線傳輸
防護功能：IP66級防水防塵
防爆功能：隔爆型，Ex d ⅡC T6 Gb級防爆

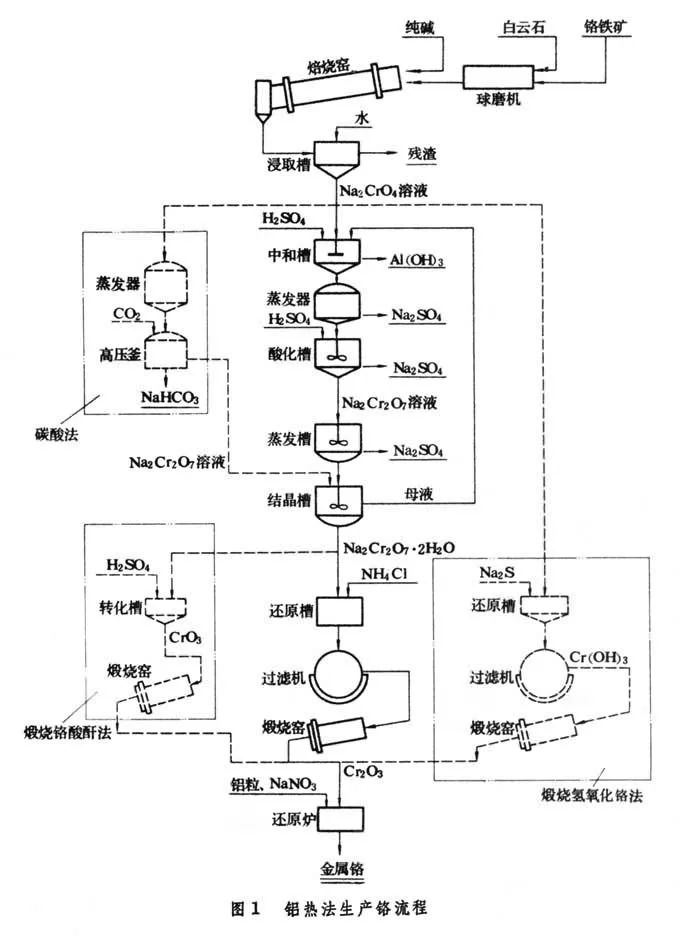

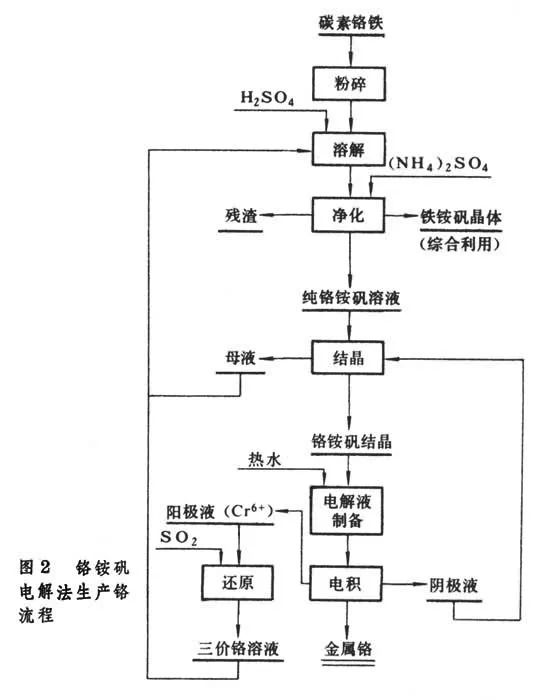

以上就是關于煉鉻鐵礦生產(chǎn)鉻鐵需用那些工藝的相關介紹，金屬鉻生產(chǎn)則采用金屬熱還原（鋁熱）法及電解法，鋁熱法生產(chǎn)包括從鉻礦制取氧化鉻和鋁還原氧化鉻制得金屬鉻兩道工序，電解法生產(chǎn)一般用碳素鉻鐵作原料，采用鉻銨礬法電解流程。在整個鉻冶煉生產(chǎn)過程中存在的主要危險有害因素包括含鉻粉塵、鉻煙、一氧化碳、二氧化碳、二氧化硫、砷化氫、噪聲、高溫熱輻射等，而在現(xiàn)場安裝使用鉻冶煉廠有害氣體濃度報警器就是為了24小時不間斷連續(xù)實時在線監(jiān)測環(huán)境空氣中的這些有害因素的濃度水平并超標報警，確保鉻冶煉生產(chǎn)可以安全穩(wěn)定地進行。
