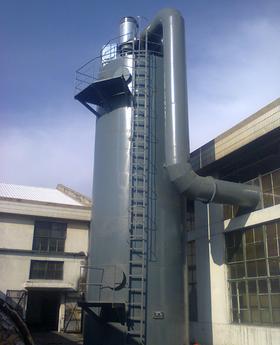

ERUN-QZ9310焦?fàn)t煤氣氧氣在線分析系統主要用于焦化廠焦?fàn)t煤氣總管道中的氧氣濃度含量的連續實時在線監測并在其超標時報警，焦?fàn)t煤氣電捕焦氧氣在線檢測系統的安裝應用主要是為了確保焦?fàn)t煤氣中的氧氣濃度含量處于較低濃度值，以免與焦?fàn)t煤氣中的氫氣和甲烷等可燃易爆氣體在高溫狀態下發生爆炸。
ERUN-QZ9310焦?fàn)t煤氣氧含量在線監測系統可以對焦?fàn)t煤氣生產過程中的氧氣濃度進行連續、實時的監測和記錄、分析，提供安全報警信息和反饋工藝控制依據，在線焦?fàn)t煤氣氧分析儀可以在監測到焦?fàn)t煤氣中的氧氣濃度值超標時（一般報警值設定為1%VOL，最高不應超過2%VOL），焦?fàn)t煤氣氧含量分析系統就會發出報警動作，并可自動控制電捕焦油器的啟停。

產品型號	ERUN-QZ9310
檢測位置	煤氣總管道
分析對象	氧氣O2
量程范圍	0-5%VOL（量程可調）
取樣方式	取樣探頭/法蘭安裝
方法原理	O2 原裝進口高性能激光分析儀（德國MUC技術）
探頭長管	L=1000mm
零點漂移	≤±0.1% FS/7d
量程漂移	≤±0.1% FS/7d
重復性	≤0.5%
數據通訊	4-20 mA，可選RS485、無線傳輸?shù)?/td>
顯示方式	液晶顯示
工作電源	220VAC 50Hz
過濾精度	0.3μm
伴熱功能	蒸汽伴熱或電伴熱帶
工作環境	煙氣溫度：≤750℃ 粉塵量：≤2000g／m3 反吹氣：壓力0.4～0.6 Mpa(無塵、無水、無油)；供分析系統反吹使用
標準依據	GB50093-2002            《自動化儀表工程施工及驗收規范》 GB50236-98                《現場設備、工業管道焊接工程施工及驗收規范》 GBJ 232-82                   電氣安裝工程施工及驗收規范 GBJ 93-86                     工業自動化儀表工程施工及驗收規范 SHJ 501-85                   石油化工劇毒、易燃、可燃介質管道施工及驗收規范 HG 20509-2000            儀表供電設計規定 HG 20510-2000            儀表供氣設計規定 GB3836.01~05-2000    爆炸環境用防爆電器設備 GB12519-90                 分析儀器通用技術條件 EEMUA NO.138            在線分析儀系統的設計和安裝

1、取樣及預處理單元
取樣預處理是過程分析儀器在線連續可靠運行的關鍵，本裝置取樣及預處理單元采用特殊結構設計，利用分級過濾除塵，粗過濾與精過濾相結合的凈化方式，經現場長期運行表明，有效的解決了高粉塵、高硫化物、高濕度工況下被動式過濾累積堵塞，維護工作量大，在線連續運行率低的難題。性能穩定可靠，維護工作量小。 焦?fàn)t煤氣防爆氧分析系統的樣氣處理主流技術，是[英]仕富梅公司發明的蒸汽噴射泵取樣，再加水洗滌除污的濕法技術路線，其根本性的技術缺陷是水中溶解氧的釋放，會引起不確定的正向干擾誤差。

西安贏潤環?？萍技瘓F(tuán)有限公司結合傳統技術優點，采用干法技術路線是替代濕法技術路線的突破性創新，樣氣不和水或蒸汽接觸，完全避免共生信息的干擾。

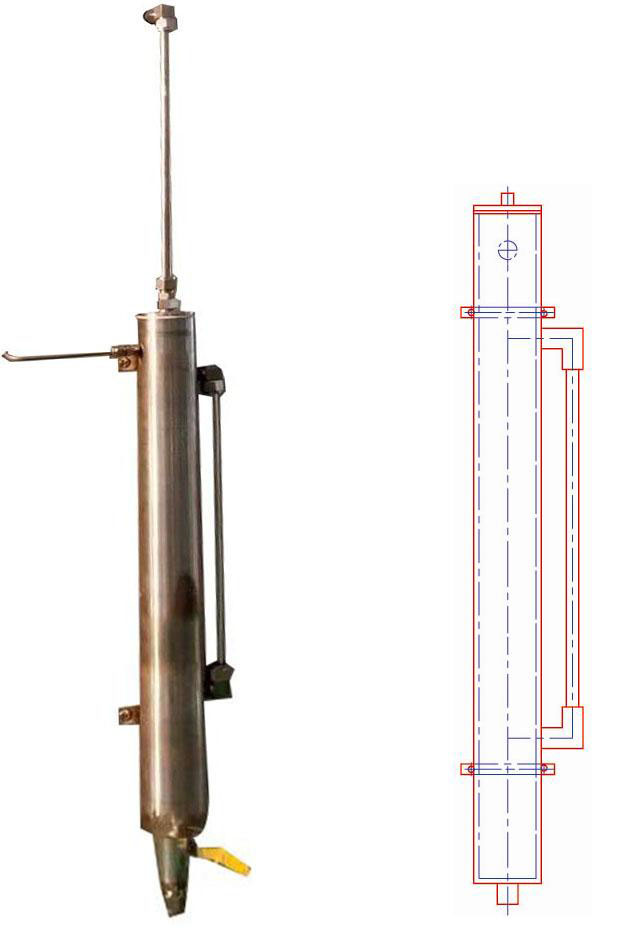

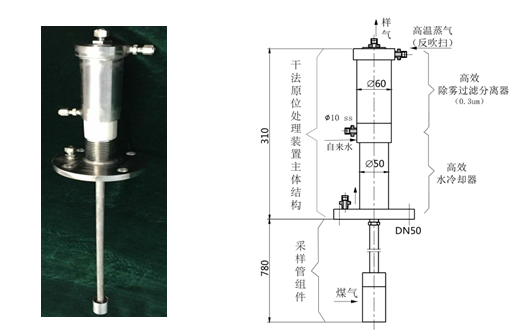

由探頭管組件、高效水冷卻器（冷卻水流量約4L/min）和組合式高效除霧過濾分離器等三部分組成，主體部分高度31公分，采用法蘭式安裝在煤氣管道上。

焦?fàn)t煤氣的樣氣經冷卻后，再進行除霧、過濾、氣水分離出的粉塵、焦油、萘等污染物會隨冷凝液自動回流到煤氣管道中去，實現免維護的工程應用。反吹掃周期約4～8小時預設和任選，切實保障免維護、不失真、長壽命周期的協調運行。

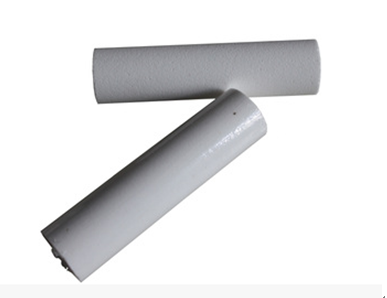

采樣探頭腔體采用306不銹鋼材料制作，采樣管用特氟龍材料，是抗腐蝕耐高溫的產品。過濾器濾芯采用SiC陶瓷過濾器，具有過濾面積大，過濾精度高等特點，更換時可將其從裝置中整體拉出，操作簡單，無需工具，大大地縮短維護更換的時間，并降低了勞動強度。
2、樣氣處理系統的構成
樣氣處理系統由制冷腔、除水、脫焦除油、壓力調節和流量調節等模塊構成。

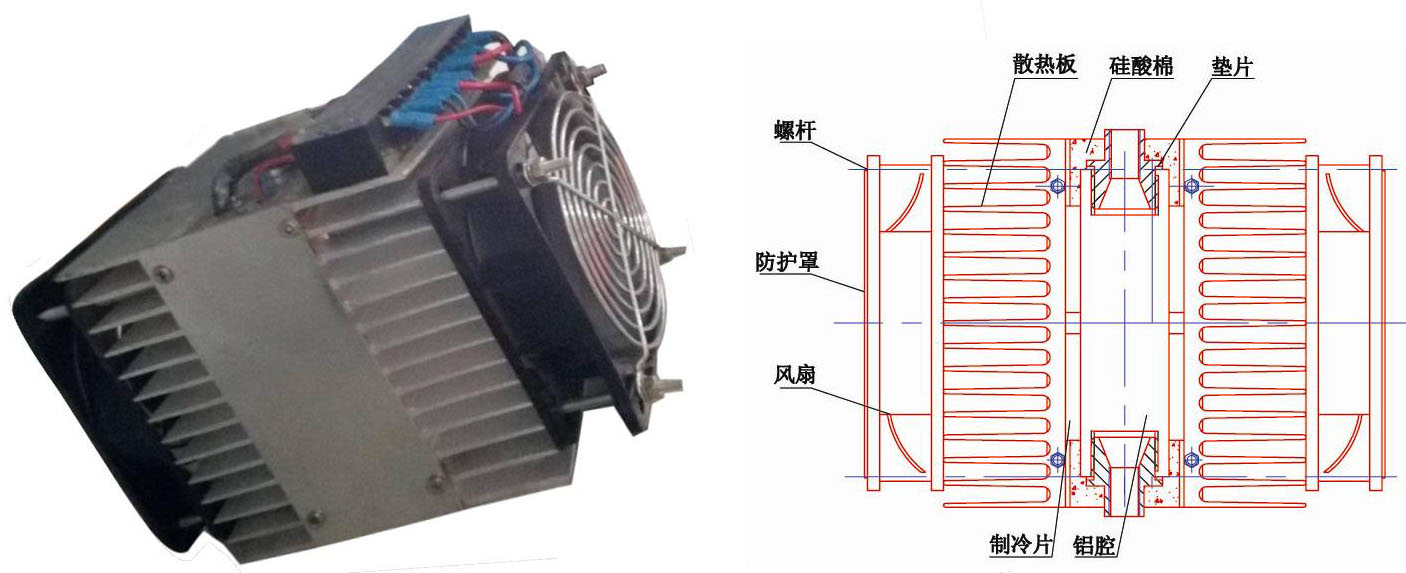

a 制冷腔：運用風扇制冷，將樣氣中的水分控制在mg以下，詳見下圖。 b 過濾器：包括氣液分離、除水、除硫、除霧等，保護分析儀，保證測試準確。
① 氣液分離：將氣液中的氣態水分分離出來。
② 除水：除水和除濕，使樣氣潔凈和干燥。。
③ 除硫：除去氣體中的硫化物。
④ 除霧：又稱水霧過濾器，是以油煙凈化濾網作為基材進行特定處理后，與除油煙配合使用，實現油、水、氣分離的一款過濾網。
c 脫焦除油：包括控溫、洗出、吸附等，有利于管路暢通，保護分析設備，詳見下圖。 ① 控溫：對溫度的控制，防止背景中的水分、焦油降溫冷凝。
② 以水洗方式，洗掉樣品氣中的水分焦油、H?S、SO?等易溶于水的腐蝕性氣體。
③ 吸附：采取活性炭，分子篩等材料微孔吸附氣體中的雜質。
d 壓力調整：包括泵、調節閥、快速回路，以保證儀器正常工作條件。
① 調節閥：通過接受調節控制系統輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。
② 快速回路：使執行原件快速運動的回路。
e 流量調整：包括流量計調節閥，起到穩壓、穩流的作用。

3、聯鎖控制裝置

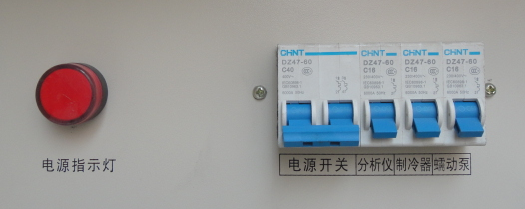

系統控制連鎖單元以德國西門子公司PLC系列可編程控制器為控制中樞，完成系統取樣管道、取樣探頭過濾器的防堵自動報警、自動反吹、自動進樣，并根據程序設定完成對爐氣中成分的自動監測及數據遠傳。

4、分析裝置
分析單元由德國原裝進口新式的激光分析儀，完成樣氣O2的在線連續分析。進口傳感器性能穩定可靠，響應時間快，智能化程度高。

5、吹掃裝置
吹掃單元由過濾器、減壓閥和穩流裝置等組成，可使用壓縮空（氮）氣為氣源接入樣氣吹掃進氣口。如選用雙氣路自動切換取樣，故在整套分析儀器進行反吹時不會間斷樣氣取樣的連續性，保證整套分析裝置的連續在線監測，實時控制。 6、正壓保護裝置（選配）
ERUN-QZ9310過程氣體分析系統有專門防爆設計，其分析柜采用正壓防爆設計，在箱體內部通入保護性氣體（氮氣）達到正壓防爆的作用。同時，系統聯鎖控制裝置采用隔爆設計，內置壓力傳感、信號處理、電源控制和信息顯示等模塊，可對分析柜內部的正壓防爆氣體的壓力情況進行實時檢測和控制，確保系統在危險場合的安全使用。（用戶可選）正壓防爆是將保護氣體動態的送入機柜中，具有很好的防爆作用和散熱功能。


設備名稱	型號規格
一、專用取樣裝置
手動球閥
取樣探頭	ERUN-QZ1000P
連接氣嘴
二、分析柜
專用機柜	1800*600*600
三、預處理單元
電子冷凝器	ERUN-EC 220V供電
過濾裝置	ERUN200 霧過濾器、煤油罐、分水器、脫硫裝置、變色硅膠過濾器及附件
真空泵	ERUN700 24V供電
疏水閥
PLC控制	西門子 電磁閥，電動球閥全套供貨
四、分析儀表
微量氧分析儀	ERUN-QZ9100;0-2% 德國進口傳感器、大液晶顯示
五、標準氣
標準氣	8L 0.4%為零點氣、量程氣空氣
六、取樣管路及安裝附輔料
專用伴熱帶	帶防爆接頭兩個
取樣管

以上就是關于ERUN-QZ9310焦?fàn)t煤氣氧氣在線分析系統的相關介紹，客戶在選擇焦?fàn)t煤氣電捕焦氧氣在線檢測系統時，應根據企業實際需求和焦?fàn)t煤氣現場工況情況來選擇合適的配件。另外，企業應提供合格的壓縮氣體作為焦?fàn)t煤氣氧含量在線監測系統的反吹氣使用，一般壓力在0.4～0.6 Mpa之間，且應無水、無塵、無油。
