1、產品描述
檢測組份含量 防爆要求：Ex d IIC T6 Gb（隔爆型）
取樣方式：取樣探頭/法蘭安裝
分析系統設計核心：實時在線取樣分析。

2、設計依據及應用標準
符合標準GB/T 1.1-2009給出的規則。
符合國家安全生產監督管理總局標準。
符合全國安全生產標準化技術委員會化學品安全分技術委員會（TC288/SC3）歸口。
GB50007 建筑地基基礎設計規范
GB50011 建筑抗震設計規范
GB50016 建筑設計防火規范
GB50017 鋼結構設計規范
GB50116 火災自動報警系統設計規范
GB 3836.1 爆炸性環境用防爆電氣設備 第1 部分：通用要求
GB 3836.2 爆炸性氣體環境用電氣設備 第2 部分：隔爆型“d”
GB 3836.3 爆炸性氣體環境用電氣設備 第3 部分：增安型“e”
GB 3836.4 爆炸性氣體環境用電氣設備 第4 部分：本質安全型“i”
GB/T15464 儀器儀表包裝通用技術條件
JJG 1055 在線氣相色譜儀
GB/T 27894-2012 天然氣在一定不確定度下用氣相色譜法測定組成
SY/T 0025 石油設施電氣裝置場所分類
CECS 102 門式鋼架輕型房屋鋼結構技術規程
ZBY 002 儀器儀表運輸、運輸貯存基本環境條件及試驗方法
ZBY 003 儀器儀表包裝技術條件

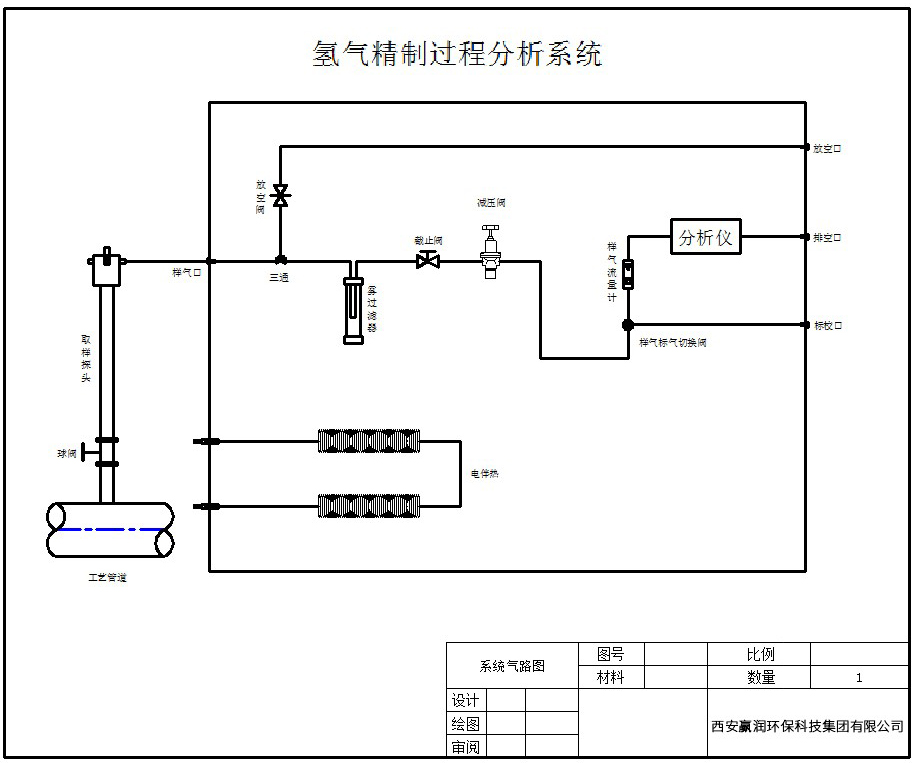

3、系統氣路圖 4、買賣雙方工作界面

序號	工 作 內 容	供方	需方
1	分析機柜、監測孔的技術要求及示意圖紙	▲
2	監測孔的施工及取樣探頭法蘭焊接		●
3	分析機柜地面固定或底座焊接		●
4	分析機柜空調提供	▲
5	反吹氣源、電源的鋪設到位		●
6	系統內部通訊電纜材料準備	▲
7	系統外部電源線及信號線準備		●
8	橋架的準備和安裝		●
9	電纜及管線鋪設		●
10	按合同的規定交貨	▲
11	卸貨		●
12	開箱驗收	▲	●
13	設備儲存		●
14	設備安裝	▲	●
15	系統調試、試運行	▲	●
16	交檔所有有關的技術、圖紙等資料	▲
17	設備廠內驗收	▲	●

5、技術資料與圖紙

序號	文件名稱	提交份數	語言	提交日期
1	產品安裝尺寸圖	1份	中文	與設備一同交付
2	氣路原理圖	1份	中文
3	電氣接線圖	1份	中文
4	安裝使用說明書	1份	中文
5	出廠合格證、保修卡	1份/臺	中文

1、系統清單

貨物名稱	型號配置	數量		備注
防爆露點分析儀	ERUN-QZ9190 -100℃～+20℃ H2O	1	臺	贏潤
防爆氫分析儀	ERUN-QZ9120 0-100% H2	1	臺
防爆氧分析儀	ERUN-QZ9100 0-2% O2	1	臺
前置減壓箱	ERUN-320	1	套
預處理及機柜	ERUN-QZ9322	1	套
標準氣	鋁8L（含減壓閥）	4	瓶	上海神開

2、預處理配置清單

序號	配置名稱	規格型號	數量	單位	品牌
1	室外機柜	1800x800x600mm	1	個	贏潤	不銹鋼防塵、防雨機柜
3	減壓閥	不銹鋼	1	個	國產
4	安全泄壓閥	不銹鋼	1	個	國產
5	霧過濾器	3μ不銹鋼	1	個	贏潤
6	三通閥	不銹鋼	2	個	國產
7	樣氣流量計	0-1L/min	3	個	贏潤
8	放空流量計	1-10L/min	1	個	贏潤
9	防爆開關	ExdⅡCT4	3	個	新黎明
10	防爆接線箱	ExdⅡCT4	2	個	深圳容方
11	防爆空調	ExdⅡCT4	1	套	贏潤
12	放空總管+阻火器	鍍鋅鋼管	2	米	贏潤
（以上配置不局限于所列配套件種類和數量）

3、標準氣

序號	氣體組份及含量	數量	體 積	說 明
1	高純N2	1	鋁8L	≤10MPa、帶減壓閥
2	O2≤14PPM余N2	1	鋁8L	≤10MPa、帶減壓閥
3	H2≥95% 余N2	1	鋁8L	≤10MPa、帶減壓閥
4	高純氫	1	鋁8L	≤10MPa、帶減壓閥

4、備品備件

序號	名稱	規格型號	單位	數量	備注
1	過濾器濾芯	3μ	個	1
2	螺帽	M12×1.25	包	1
3	不銹鋼卡套	φ6	個	8
4	密封墊	φ6	包	1
5	聚四氟乙烯管	φ6	米	10
6	“O”型圈	32.5×2.65	包	2

1、 對項目情況描述：
本技術方案是依據國家能源集團某下屬子公司電解水制氫工藝及現場實際工況環境技術要求而編制的。
現場由浸沒在電解液中的一對電極中間隔以防止氣體滲透的隔膜而構成的水電解池，當通以一定的直流電時，水就發生分解，在陰極析出氫氣，陽極析出氧氣。然后再通過氣液分離器、冷卻洗滌器、脫氧系統、干燥系統、壓縮儲存后得到高純度氫氣。
2、 工藝、設備要求：
    嚴格按照檢測技術要求執行。
3、滿足甲方的環境情況：以技術文件為依據

一、防爆露點分析儀

測量范圍：-100℃～+20℃
精  度：≤±1.5℃（高于－60℃）； ≤±2℃（低于－60℃）；
重 復 性：≤±1℃
分 辨 率：0.1℃
響應時間：T90≤3分鐘；
工作電源：1：220VAC±10%，50Hz±5%；
工作環境：溫度：－５℃～＋45℃ 濕度：≤90%RH

二、防爆氧氣分析儀 測量范圍：0～2%VOL
測量精度：≤±1%F.S
分 辨 率：0.01%VOL
響應時間：T90≤10秒
環境溫度：－10℃--＋50℃
模擬信號：4-20mA
工作電源：1：220VAC±10%，50Hz±5%

三、防爆氫氣分析儀 量程: 0.00～100.00%
精度：≤±1% F.S
穩定性：零點漂移：≤±1%F.S/7d
量程漂移：≤±1%F.S7d
分辨率：0.01%
輸出波動：≤±0.5%F.S
線性誤差：≤±1%F.S
預熱時間：≤15min
響應時間T90：≤15S
輸出信號：4～20mA或0～10mA DC可選
工作環境：溫度：－10℃～＋45℃、濕度：≤90%RH

以上就是關于電解水制氫在線分析系統設計方案的相關介紹，贏潤集團保證其供應的電解水制氫在線監測設備是全新的，技術水平是先進的、成熟的、質量是優良的，設備的選型均符合安全可靠、經濟運行和易于維護的要求。在質保期內，電解水制氫氣體在線分析系統出現產品質量問題或產生的故障贏潤集團負責無償維修或更換；質保期外，產品出現任何故障，贏潤集團有償維修或更換。
